| 级配碎石搅拌站结构介绍 |
|
| 作者：水稳之家 文章来源：搅拌网 点击数： 更新时间：2025/12/24 11:14:08 |

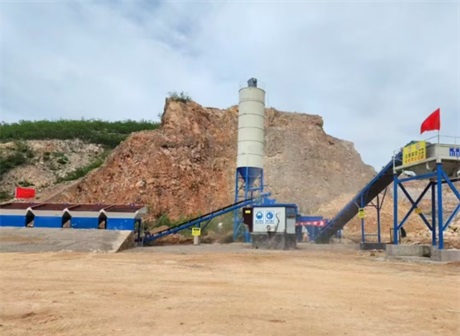

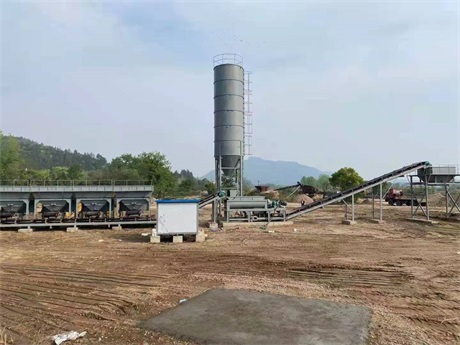

级配碎石搅拌站结构介绍:
该级配碎石搅拌站由砂石骨料配料系统、供水系统、搅拌系统、粉料配料系统、成品料输送机、成品料储料仓、气路系统、电控系统等部件组成。
（一）骨料配料系统: 骨料配料系统由骨料储料仓、皮带机组成；积木式料仓全部采用销轴连接，拆卸方便、安装快捷、运输机动灵活；变频调速皮带机，能实现无级调速。
（二）搅拌系统：主机采用小截面加长型双卧轴强制式搅拌机。足够长的净拌时间，能使混合料搅拌均匀, 搅拌能力强,生产率高。整个搅拌系统的润滑采用集中润滑，以保证轴承和浮动油封始终保持较好的工作状态。双卧轴强制式无衬板搅拌机大限度地加大了搅拌叶片和壳体之间的间隙，搅拌机工作时，在该间隙中通常会形成一层不移动的混合料层，此混合料层停留在壳体上起到了衬板的作用，保护着壳体不受磨损，同时也减轻了搅拌叶片的磨损。搅拌机衬板及搅拌叶片都由耐磨材料制成。轴端密封在润滑油充足的情况下，轴端密封与轴承完全分开，泥、砂很难进入轴承，提高了主机的使用时间；轴端密封更换快捷方便，维修时间是其它密封的1/4。
（三）集料、成品料输送系统：集料、成品料输送采用小倾角皮带机，高质量的胶带，结构紧凑，运行平稳、可靠，不易跑偏，有效地提高皮带使用周期。
（四）粉料配料系统：粉料配料由水泥仓、螺旋电子秤、螺旋输送机组成。
（五）成品料储料系统：成品料储料系统采用气动双开门结构，设有防离析装置，储料斗容量大，卸料迅速。
（六）电气控制系统：控制系统有手动、自动选择，操作方便。各部件的操作运转在控制台上集中控制，整套设备只需配备一名操作工，电器元件均采购于品牌厂家，保证了产品质量。
级配碎石搅拌站设备特点说明：用于修筑公路、城市道路、机场、港口等工程的基层稳定材料的拌和施工。该设备具有以下特点：
⒈该产品为容积计量、变频调速配置方式。
⒉主机性能稳定，小截面加长型搅拌筒容量大，拌料均匀，生产率高。
⒊骨料配料采用调速皮带机比例供料、容积计量，配比改变迅速。
⒋粉料配料采用调速大口螺旋输送机比例供料、容积计量,计量稳定。
⒌控制系统有手动、自动选择，操作方便。各部件的操作运转在控制台上集中控制，整套设备只需配备一名操作工。
⒍调速采用变频调速方式，降能节耗，无级调速。
⒎集料、成品料输送采用先进的无缝硫化接头环形胶带及高质量的皮带，运行平稳，不易跑偏。
⒏骨料仓采用积木式组合，灵活机动，适合不同级配的需求。
⒐整机为组合式结构，便于安装、拆卸、运输。
级配碎石搅拌站每日必检项目：
一、在平常时要做一些维护，日常要做好检查，这样也能延长机器的使用周期。
二、每次工作后一定按说明书要求检查各部分润滑点，按要求加油。
三、每日都要接触大量的石灰、粉煤灰等土质，一旦造成堵塞，会对设备造成损坏，因此，每次使用后都要进行相应的检查及清理。
四、清理搅拌筒内外，卸料门，料斗上的积灰，并用水冲洗干净，料斗停放在运输位置上，并将制动销插好，料斗内不得有杂物，切断电源，锁好电气控制箱，酌情对各润滑点加注必要的润滑油，应将供水系统内的存水全部排尽。
级配碎石搅拌站产品采用微机控制系统，计量准确，安全性高，操作简单，具有对材料适应性强、级配种类多、结构紧凑、布局合理、便于安装和专场等特点。适应大流量连续作业，是修筑公路、机场等理想的稳定层配料拌和设备。具有以下特点：
一搅拌系统：
1.搅拌机拌和物料均匀，轴承座外置与搅拌缸体脱离，稳定性、密封性佳，无污物渗入之忧，降低了保养工作量。
2.框架式底盘，强度高，安放牢固，稳定性好。出料方向根据场地大小即可一字形布置又可L形布置，机动灵活。
3.搅拌缸底部设清料窗口，便于内部物料清除。
4.搅拌机上无任何障碍物，直观可视且有足够的操作空间，方便检查维护。
5.电机驱动减速机，大齿轮同步传动，工作稳定，耐冲击振动，抗过载能力强。
6.采用无衬板双卧轴强制式搅拌主机，密布小浆叶大线速度方案，使物料在“沸腾”状态下快速推进，生产率高，拌和均匀生产过程连续稳定，且无需更换衬板，使用维护成本低。
二配料计量系统:
1.系统具有：开关机过程管理和状态检测功能，故障和过载报警及欠压保护功能，手动/自动操作形式，可贮存配比、产量等数据，并可输出打印统计报表。给现场管理、调度、监控提供支持。
2.皮带秤采用裙边皮带，效果好、耐用、长机架结构严谨通用性高。电子皮带秤采用变频器调速控制。
3.骨料仓：斗容量大，易于高效生产。斗上配备标准格筛，有效排出超大粒径物料。物料调节门为缓释出料结构，无卡堵现象，便于保护配料皮带。
4.集料/成品皮带机：采用角钢焊接结构，支架刚度高，不易变形。机架为分段/铰接式，便于多次拆装，经久耐用。
5.成品储料仓：容量加大储料能力高，便于配备各种装卸车辆。
6.粉料供给系统：采用大口变频螺旋输送机，无水泥卡堵，有效的解决了因水泥卡堵造成的供料不匀现象。
7.水泥仓：采用长锥体，大出料口结构，有效解决了水泥起拱现象。
8.骨料斗加宽。可直接用50型装载机上料，而不会产生混料。
9.采用压力信号和拉力信号计量,操作简单维修方便更不影响生产。
10.电脑调速，运行平稳可靠，减少故障发生，提高工作效率。
11.多种粉料供给形式可选择：人工拆包水泥小料斗或附加斗式提升机或散装水泥均可。
三系统的安全保护：
1.系统操作采用所见即所得的操作控制模式，上手迅速，操作简单，直观明了。
2.系统采用现场总线控制模式，可实现三级操作功能：控制计算机执行、智能控制仪表单独执行、变频器面板手动操作执行，从而使设备具有三种操作安全保护模式，性能得以大幅度提高。
3.系统还具有断料报警、故障锁定等功能，为设备维护赢取时间，安全性得到进一步提升。
四整体结构上：
整套设备根据场地大小即可一字形布置又可L形布置，机动灵活。
|
|
|
